EXAMPLE FOR 4.5

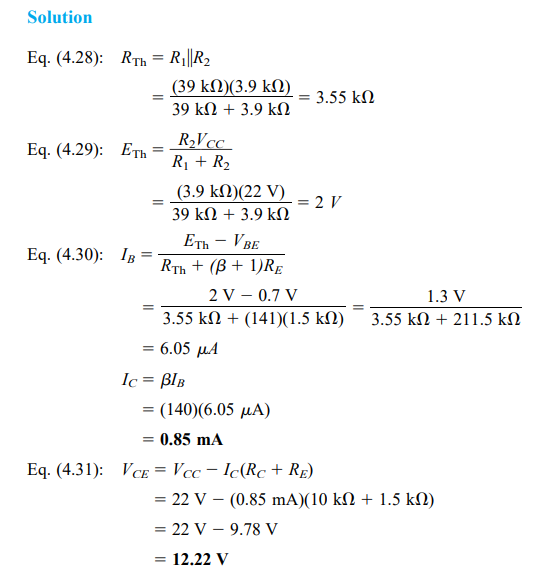

1. Tentukan tegangan bias dc VCE dan IC saat ini untuk konfigurasi pembagi tegangan pada Gambar 4.31.




2. Ulangi analisis Gambar 4.31 menggunakan teknik perkiraan, dan bandingkan solusi untuk ICQ dan VCEQ



3. Tentukan level ICQ dan VCEQ untuk konfigurasi pembagi tegangan pada Gambar 4.33
